Серверлерді тірекке орнату

Электрондық өнеркәсіп қауымдастығы (Electronic Industries Association (EIA)) компьютерлермен және басқа да электрондық жабдықтармен пайдалануға арналған шкафтар мен тіректерге арналған стандарттарды белгілейді. Sun серверлерінің басым көпшілігі EIA 310D стандартына сәйкес келетін шкафтарға немесе сөрелерге тірекке орнатуға арналған.

Шкаф және сөре терминологиясы

Шкаф (cabinet) пен сөре (rack) терминдері кейде бір-бірінің орнына қолданылады, бұлай атау дәл сипаттама бермейді және дұрыс емес. Компьютерлік шкафтар алынбалы болуы мүмкін есіктермен және бүйірлік панельдермен жабдықталған және өлшемдері мен түстерінің өте кең таңдауында болады. Көптеген шкафтар электр қуатына қосылуды қамтамасыз етеді. Кейбір шкафтар салқындатқыш ауаны белгілі бір бағытта және жиі белгілі бір жылдамдықпен жылжытуға арналған желдеткіштер мен қалқандарды қамтамасыз етеді. Басқалары әртүрлі реттеуші органдар белгілеген стандарттарға сәйкес келетін электромагниттік кедергілер (EMI) және радиожиілік кедергілер (RFI) қорғанысын қамтамасыз етеді (electromagnetic interference (EMI) and radio frequency interference (RFI) shielding).

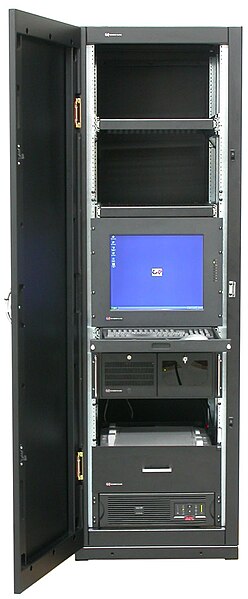

Сурет 1-1. Толық биіктіктегі сөре шкафы

Сөре электронды құрылғыларды бекітуге арналған жақтау болып табылады, ал шкаф осы сөрені жауып, кабинет болып тұрады десек болады. Сөрелер де жеке тұруы мүмкін және шкафтармен бірге келетін есіктерді, панельдерді және басқа біріктірілген жабдықты қажет етпейді. Сөрелер әртүрлі түрде келеді. Бір түрі шкаф есіктерімен және панельдермен қоршалмаған екі тік рельстен тұрады. Тағы бір және кең тараған түрі төрт тік рельстен тұрады.

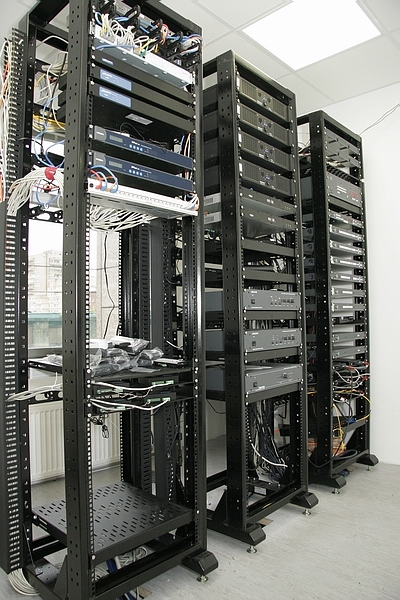

Сурет 1-2. Сервер бөлмесінде орналасқан заманауи конференц-зал жүйелерінің орталық жабдығы. Бұл жерде 4 тіректі ашық сөрені көреміз.

Серверді сәйкес тірекке орнату жинақтарын (kit) пайдаланып 4 тірек тірекке орнатуға болады. Кейбір серверлер телекоммуникациялық қолданбалар үшін 2 бекітпе (кронштейн) тірекке орнатуды қолдайды. Қосымша ақпарат алу үшін серверді орнату нұсқауларын қараңыз. Жинақтар (kit) рельстерден, сырғытпалардан, ысырмалардан, бұрандалардан және басқа да әртүрлі жабдықтардан тұрады.

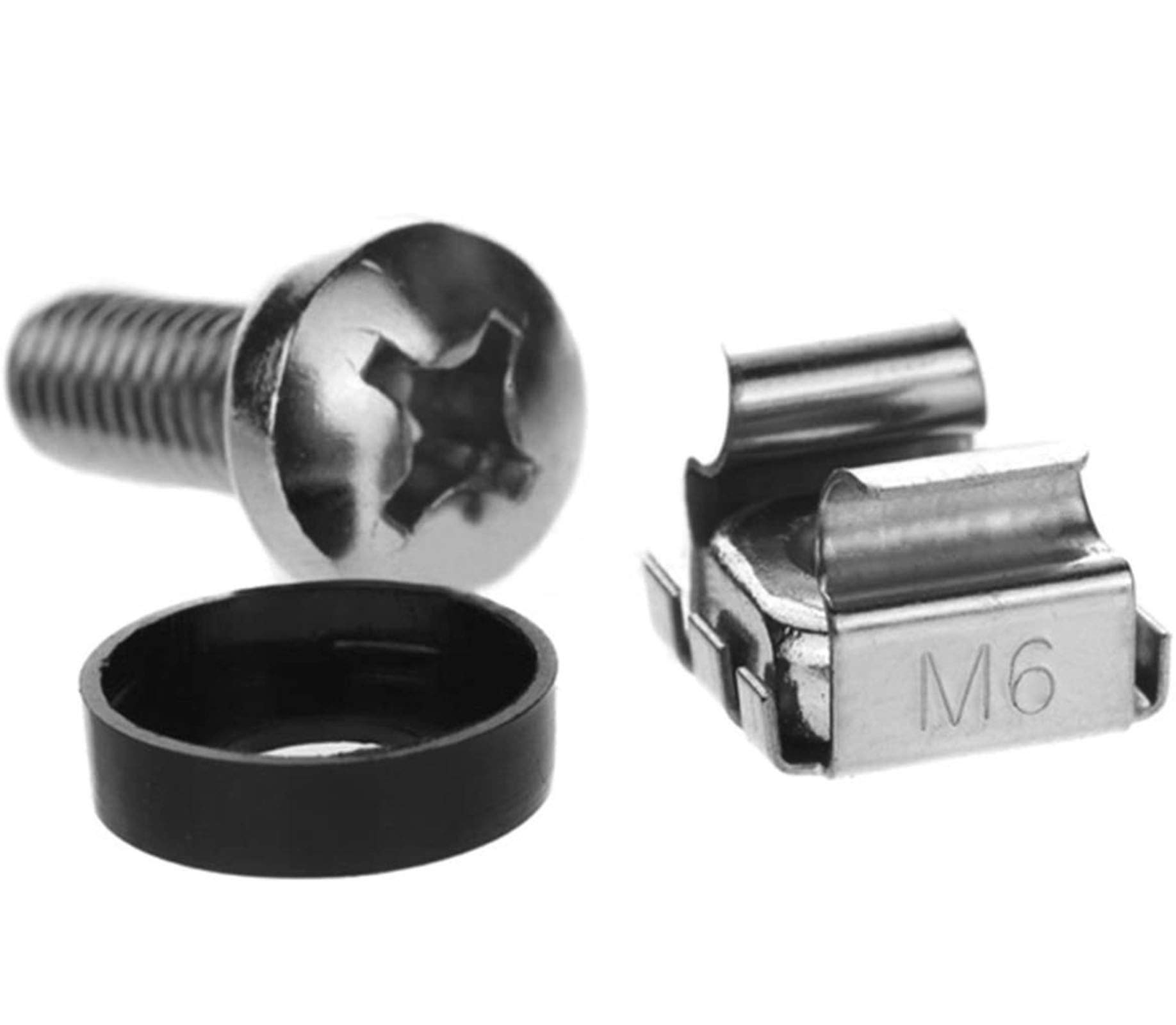

Бекітудің ең кең таралған нұсқасы - M6 торлы гайкалар мен сервер сөрелерінің шкафтарына арналған бұрандалар

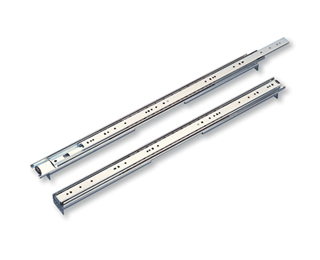

Rack Rail. 19 дюймдік стандартты шассиге немесе шкафқа арналған

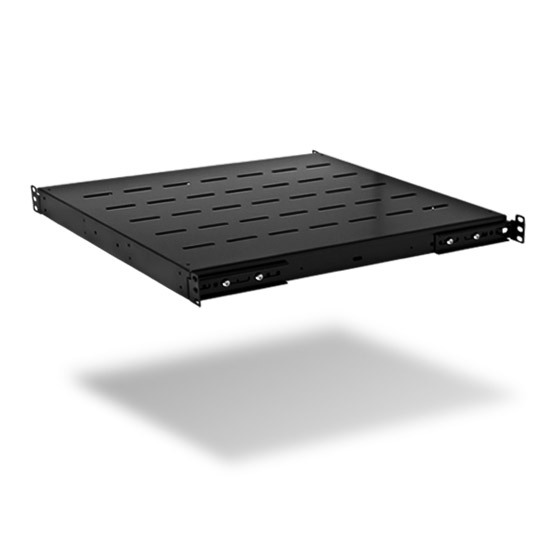

Сервер шкафына арналған стационарлық сөре

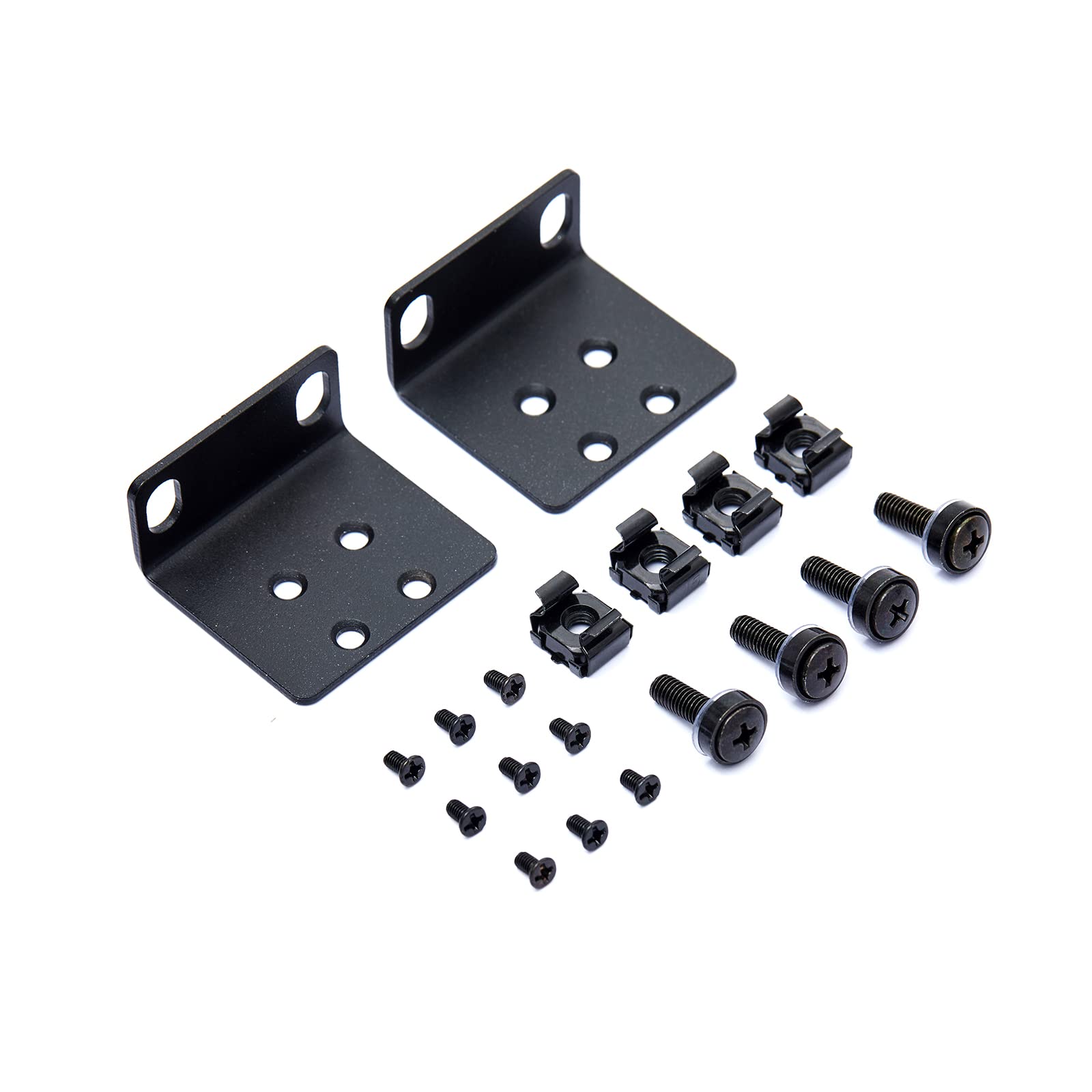

Тірекке орнату жинағы

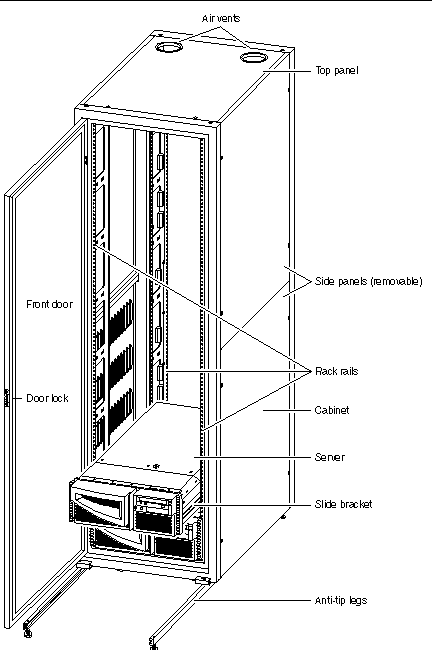

Серверлер монтаждық жабдыққа бекітілген, ал монтаждық жабдық тартпаның алдыңғы және артқы тік рельстеріне бекітілген. Сурет 1-3. шкаф пен сөреге орнатылған Sun серверлерін көрсетеді.

Шкаф, сөре және сервер өлшемдері

Сөре және шкаф терминдері кейде бір-бірінің орнына қолданылатындықтан, шкафтарды дұрыс өлшеу әдісі және сөрелерді өлшеудің дұрыс әдісі туралы көптеген шатасулар бар. Шкафтар дәстүрлі түрде сыртқы өлшемдерімен аталады. Көптеген жаңа шкафтардың тереңдігі 81,28 немесе 91,44 см-ді құрайды. Көп жағдайда тартпаның тереңдігі сыртқы шкафтың тереңдігінен 10,6-15,25 см-ге аз.

Тірек тереңдігін өлшеу үшін алдыңғы рельстің алдыңғы бөлігінен артқы рельстің ең артқы нүктесіне дейінгі көлденең қашықтықты өлшеңіз. Сайтты жоспарлау өнімінің спецификациялары сервердің тереңдігін, Sun тіректі жабдығын пайдаланған кезде серверге арналған тірекке орнату тереңдігі ауқымдарын және ұсынылған шкаф тереңдігін қамтамасыз етеді.

Шкаф өндірушілері әдетте орташа тереңдігі 71,12 см болатын серверлермен пайдалану үшін орташа тереңдігі 83,82 см немесе 86,36 см, үлкенірек шкафтарды және бар серверлермен пайдалану үшін 99,06 см немесе одан үлкен шкафтарды ұсынады. Артқы жағындағы сервер мен артқы шкаф есігі арасындағы шамамен 15,24 см бос орын кабельді басқаруға, ауа ағынына және қызмет көрсетуге қол жеткізуге мүмкіндік береді.

Сөрелердің ені EIA 310D стандартында сөре сыйатын толық алдыңғы панель ені бойынша көрсетілген. Қолжетімді ендерге 48,26 см, 58,42 см, 60,96 см және 76,2 см кіреді. Барлық Sun серверлерінің көпшілігі EIA 310D стандартына сәйкес келетін ені 48,26 см тіректерге орнатуға арналған. Дегенмен, адаптер жабдығын пайдаланып серверлердің кейбірін басқа ені бар сөрелерге орнатуға болады. Қосымша ақпарат алу үшін Sun есептік жазба менеджеріне немесе Sun уәкілетті сату өкіліне хабарласыңыз.

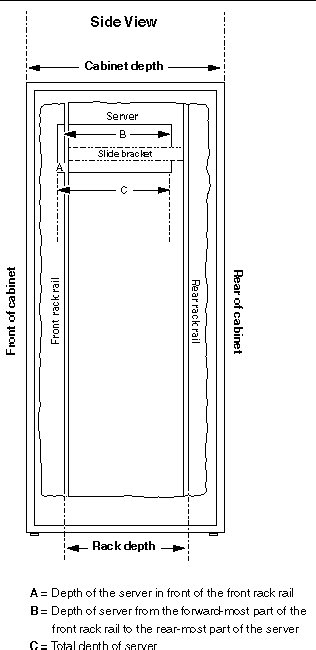

СУРЕТ 3-4 шкафтың, тіректің және сервердің тереңдігін өлшеудің дұрыс әдісін көрсетеді.

• A-алдыңғы тірек рельсінің алдындағы сервердің тереңдігі
• B-сервердің алдыңғы сөре рельсінің алдыңғы бөлігінен сервердің артқы бөлігіне дейінгі тереңдігі
• C-сервердің тотал тереңдігі

Rack Units / Сөре бірліктері

Тірекке орнатуды жоспарлап отырған серверлер мен басқа жабдық үшін тік орнату биіктігінің жеткілікті екеніне көз жеткізіңіз. EIA 310D-үйлесімді тіректердегі тік орнату кеңістігі модульдік блоктарда (U) анықталған. Жалпы салалық номенклатурада сөре бірліктері (U немесе RU) термині де қолданылады.

Бір тартпа бірлігі 4,45 см-ге тең. Стандартты сөредегі тірек рельсінің саңылаулары бір-бірінен тігінен 5/8, 5/8 және 1/2 дюйм қашықтықта орналасқан үш саңылау жинағында орналасқан. Тірекке орнатуға болатын серверлердің саны мен түрі серверлер талап ететін тірек бірліктерінің санымен, сондай-ақ серверлерге қолжетімді қуат мөлшерімен анықталады.

СУРЕТ 3-5 EIA 310D-үйлесімді шкаф пен тартпаның кейбір мүмкіндіктерін, өлшемдерін және тірек бөлігінің аралығын көрсетеді. Сонымен қатар, сайтты жоспарлау өнімінің техникалық сипаттамалары серверге қажет сөре бірліктерінің санын береді.

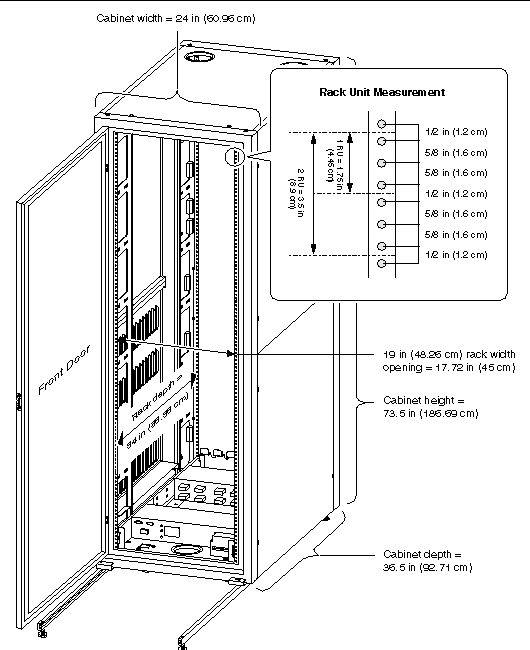

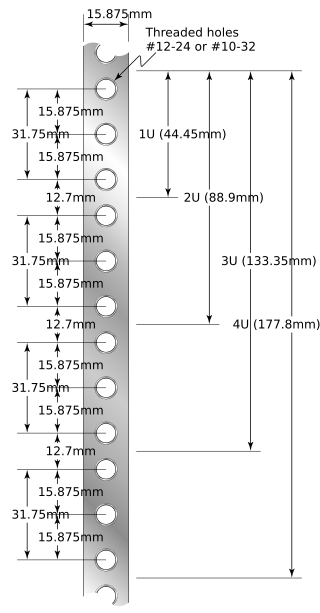

Сурет 1-4. 19 дюймдік (482,6 мм) серверлік тірек рельсінің әдеттегі бөлімі. (дәл өлшемдер милимметрмен көрсетілген)

Басқа шкаф пен сөре фитчалары

Шкаф есіктері мен панельдері

Сіздің сайтыңызға жабдықты дұрыс орнату үшін шкафтың қандай есіктері мен панельдері қажет екенін анықтаңыз. Кейбір Sun серверлері құлыпталатын есіктермен немесе панельдермен келеді. Дегенмен, шкафтардың көпшілігінде қосымша қауіпсіздік шарасын қамтамасыз ететін құлыптау есіктері бар. Кейбір шкафтарда артқы есіктер, ал кейбіреулерінде бүйірлік панельдер бар. Әдетте, бірнеше шкафтар бір қатарда орналасса, бүйірлік панельдер тек екі соңғы блокқа бекітіледі.

Барлық Sun серверлерінің көпшілігі алдыңғы жақтан салқындату үшін сыртқы ауаны сорып, қыздырылған пайдаланылған ауаны артқы жағына шығарады. Жеткілікті ауа ағынын қамтамасыз ету үшін кез келген алдыңғы немесе артқы шкаф есіктерінің кем дегенде 63% ашық екеніне көз жеткізіңіз. Мұны есіктерді алып тастау немесе есіктердің кем дегенде 63% ашық аумақты қамтамасыз ететін перфорацияланған үлгісін қамтамасыз ету арқылы жасауға болады. Бұған қоса, серверлер мен кез келген алдыңғы немесе артқы шкаф есіктері арасында кемінде 3,8 см (1,5 дюйм) бос орын қалдырыңыз.

Жүктеме сыйымдылығы

Берілген шкафқа немесе сөреге орнатуды жоспарлап отырған серверлер мен басқа жабдықтың салмағын есептеңіз. Содан кейін бұл салмақ корпустың жүк көтергіштігіне түсетініне көз жеткізіңіз. Серверіңіздің шамамен салмағы сайтты жоспарлау өнімінің техникалық сипаттамаларында берілген. Sun Rack 900, Sun StorEdge кеңейту шкафы және Күн отқа қарсы шкафтың жүк сыйымдылығы 5-2 КЕСТЕсінде келтірілген.

Деректер орталығы еденінің беріктігі серверлермен және басқа жабдықпен толық толтырылғаннан кейін сіз орнататын барлық шкафтар мен тіректердің салмағын көтеруге жеткілікті екенін анықтау маңызды. Деректер орталығындағы шкафтар мен тіректердің орындарын бағалау үшін білікті құрылымдық инженерден кеңес алыңыз.

EMI және RFI талаптары

Барлық Sun серверлері компьютер бөлмесінің ортасы үшін барлық электромагниттік кедергі (EMI) және радиожиілік кедергі (RFI) қорғау талаптарына сәйкес келеді. Серверлер EMI немесе RFI қорғау үшін шкафқа сенбейді. Шкафқа кіретін басқа жабдық EMI немесе RFI экранының дұрыстығы үшін шкафқа байланысты болуы мүмкін. Күнге арналған шкафтар бұған EMI және RFI-ді шкафта сақтау арқылы қол жеткізеді. EMI немесе RFI сәулелендіретін құрылғыларды сервер шкафтарынан бөлек шкафтарда орналастыру ең жақсы тәжірибе болып табылады.

Серверіңіз АҚШ Федералдық Байланыс Комиссиясының (FCC) А класындағы операцияға арналған 15-бөлім ережелеріне сәйкес келеді. А класы операциясы коммерциялық ортада жұмыс істейтін жабдық үшін RFI шектеулерін сипаттайды. А сыныбына сәйкестік туралы қосымша ақпаратты сервер құжаттамасына қосылған Нормативтік сәйкестік мәлімдемелерін қараңыз.

Қуат реттілігі

Қуат секвенсерлері – секвенсердегі қол жетімді розеткаларды дәйекті қуатпен қамтамасыз ететін құрылғылар. Қуат қол жетімді болғанда, барлық розеткаларды бір уақытта қосу мүмкін емес. Мысалы, секвенсерде 10 розетка болса, 1-розеткаға қуат қосулы болуы мүмкін, содан кейін бір секундтан кейін (еркін сан), 2-розеткаға қуат беріледі, содан кейін тағы бір секундтан кейін 3-розеткаға қуат беріледі.

Күнге арналған шкафтар екі қуат ретімен келеді, олар әрбір секвенсер басқа қуат көзіне қосылған кезде қуат кірісінің ақауларына төзімділікті қамтамасыз етеді. Осылайша, секвенерлер серверлер үшін кейбір қуат резервін қамтамасыз ете алады. Бұған қоса, қуат секвенсерлері қуатты реттеудің шектеулі мөлшерін қамтамасыз етеді. Қуат реттілігінің сипаттамаларын 5-3-КЕСТЕ қараңыз.

Әрбір сервер мен корпустың қуат сымдары үшін қуат сымдарына жететін жерде жеткілікті мөлшерде қуат розеткалары бар екеніне көз жеткізіңіз. Сервермен бірге жеткізілетін қуат сымдарының ұзындықтары үшін сайтты жоспарлау өнімінің техникалық сипаттамаларын қараңыз. Орнату кезінде ұзартқыш сымдарды немесе қосылатын қуат жолақтарын пайдаланбаңыз.

Тұрақтандыру

Әрбір шкаф немесе сөре еденге мықтап бекітілуі керек немесе сервер немесе басқа жабдық сөренің алдыңғы жағынан ұзартылған кезде алға қарай аударылып қалмауы үшін және ұзартылатын ұшып кетуге қарсы ілмекпен жабдықталуы керек. Қосымша тұрақтылық үшін бір уақытта сөреден тек бір серверді шығарыңыз. Шкафты тұрақтандыруға көмектесу үшін әрқашан серверлерді сөреге төменнен жоғары орнатыңыз.

Серверлерді тірекке орнату үшін қажетті құралдар

Серверлерді тірекке орнату үшін сізге келесі құралдардың кейбірі қажет:

Phillips және жалпақ бұрауыштары

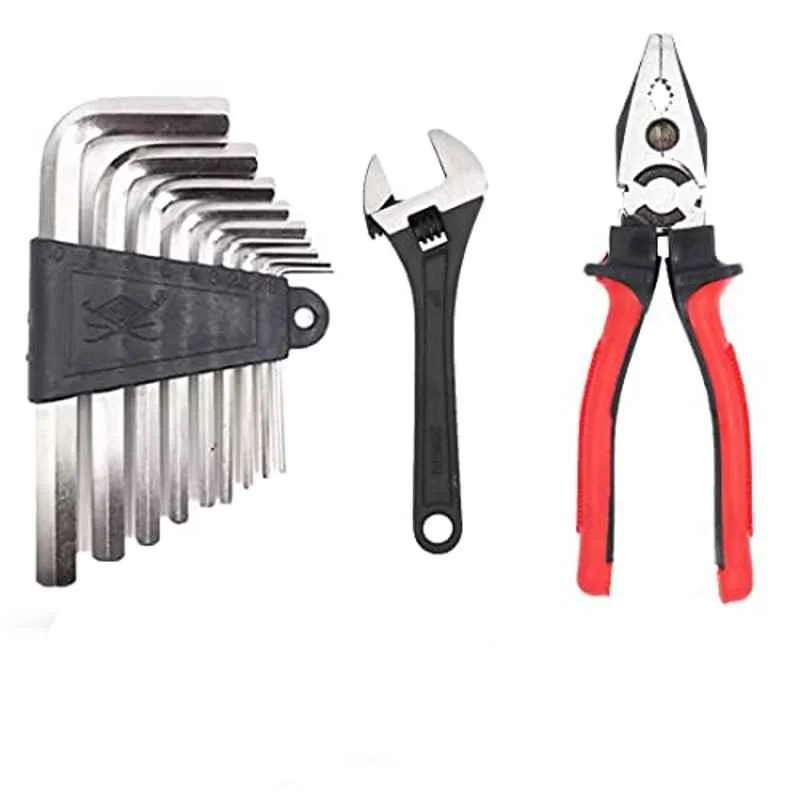

Allen кілттер жинағы, өзгермелі кілт және аралас қысқыш

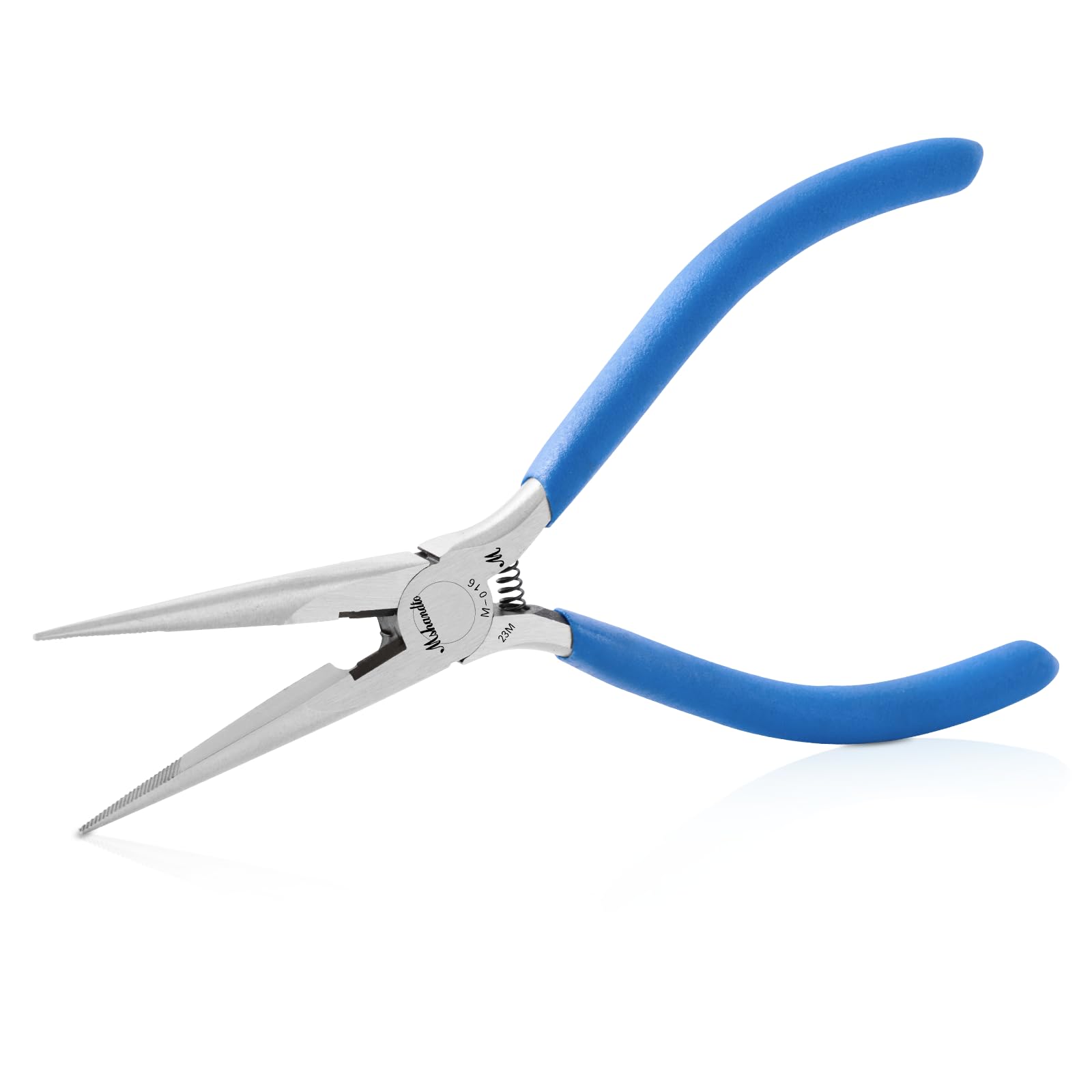

Ине мұрын қысқыш

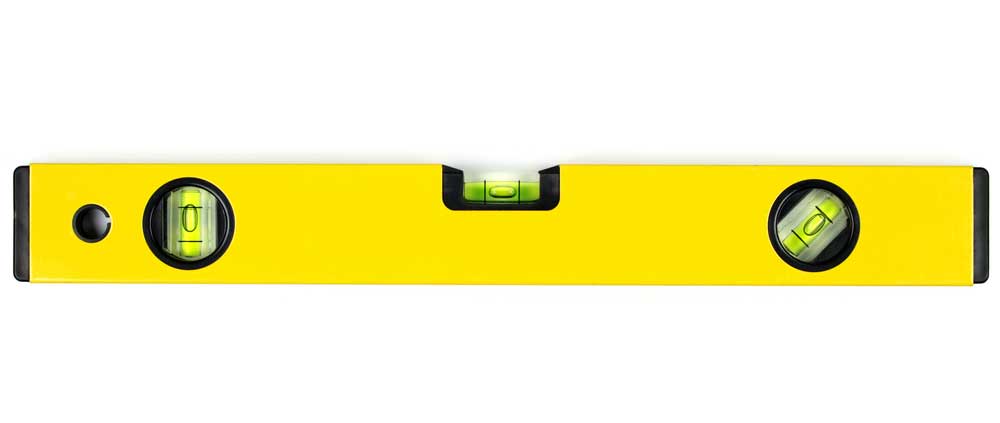

Spirit Level / деңгей туралығын өлшеу құралы

Электростатикалық разряд (ESD) білезігі

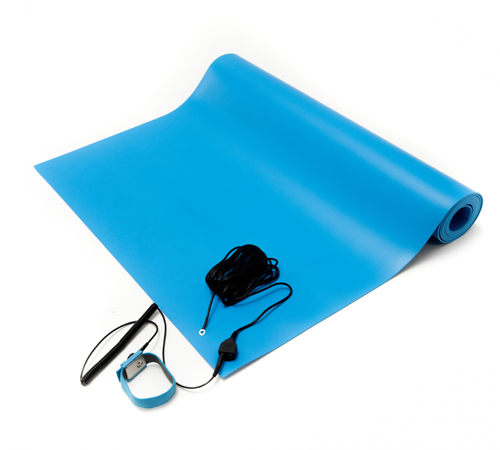

Антистатикалық ESD төсеніші

Тірекке орнату нұсқаулары

Серверді тірекке орнату кезінде мына нұсқауларды орындаңыз:

• Кез келген серверді сөреге орнату әрекетінен бұрын тиісті тірек орнату құжаттамасымен кеңесіңіз.
• Физикалық, электрлік және жылулық сипаттамалар үшін сервер құжаттамасын қараңыз.
• Еденнің көтеруді орындайтын адамдардың салмағын, сонымен қатар сервердің, тіректің және жақын маңдағы кез келген басқа жабдықтың салмағын көтере алатынына көз жеткізіңіз.
• Серверді сөреге орнату әрекетін жасамас бұрын, ұшына қарсы аяқтарды толығымен созыңыз немесе шкафты еденге бұрап бекітіңіз.
• 2U және одан да үлкен серверлерді тірекке орнату үшін кемінде екі адам (немесе қолайлы көтергіш) қажет.
• Көтеруді жеңілдету үшін үлкенірек серверлердің кейбір құрамдастарын алып тастаңыз.
• Ең ауыр серверлер мен сақтау құрылғыларын сөредегі ең төменгі орынға орнатыңыз.
• Қалған серверлерді ең төменгі серверден жоғары қарай сөреге орнатыңыз.
